網絡拓撲，是指局域網絡中各節點間相互連接的方式。換句話說，網絡中計算機之間如何相互連接的問題，就是網絡的拓撲結構問題。構成局域網絡的拓撲結構有很多種，其中最基本的拓撲結構為總線形(Bus )、星形(Star)和環形(Ring )。不過，綜合布線中應用最為廣泛的綜合布線結構是由星形拓撲演化來的樹形拓撲。綜合布線結構的選擇往往與通信介質的選擇和介質訪問控制方法的確定緊密相關，并決定著對網絡設備的選擇。

　　1、基本網絡拓撲

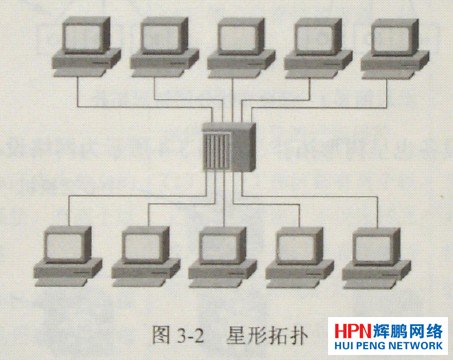

　　系統布線通常采用星形拓撲。在星形拓撲中，網絡中所有的計算機都通過各自獨立的電纜直接連接至中央系統(集線器或交換機)。集線器位于網絡的中心位置，網絡中的計算機都從這一中心點輻射出來，看上去就像是星星放射出的光芒，如圖3-2所示。



　　星形拓撲的優點是非常明顯的:

　　第一，易于故障的診斷。集線設備居于網絡的中心，這也正是放置網絡診斷設備的絕好位置。就實際應用來看，利用附加于集線設備中的網絡診斷設備，可以使得故障的診斷和定位變得簡單而有效。事實上，除了專用的網絡診斷設備外，幾乎所有的集線設備上都安裝有LED指示燈，用戶可以直觀地通過指示燈是否閃爍、如何閃爍以及所顯示的顏色了解網絡的通信狀態，判斷網絡通信是否正常。

　　第二，易于網絡的升級。由于計算機與集線設備之間分別通過各自獨立的纜線進行連接，因此，多臺計算機之間可以并行地同時進行通信而互不干擾，從而成倍地提高了網絡傳輸效率。另外，由于網絡的帶寬主要受集線設備的影響，因此，只需簡單地更換高速率的集線設備.即可平滑地從10Mb/s升級至100Mb/s, 1000Mb/s甚至10Gb/s，實現網絡的升級。

　　正是由于這兩條重要的特點，星形網絡才會成為綜合布線的當然之選。

　　2、綜合布線系統的網絡拓撲

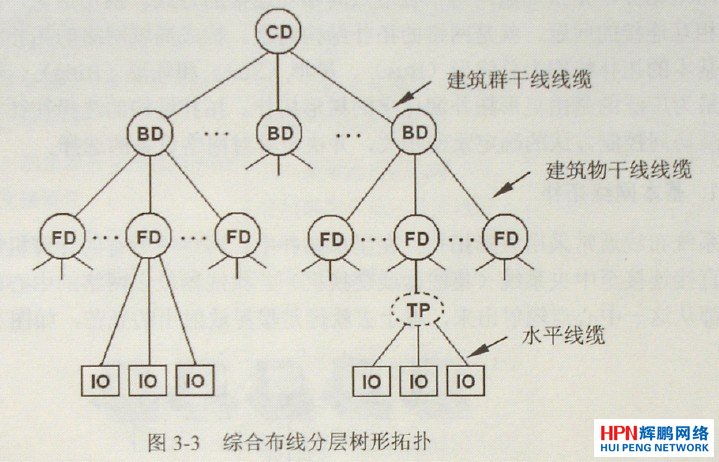

　　綜合布線系統的網絡拓撲通常采用樹形，如圖3-3所示。樹形拓撲擁有星形拓撲的所有優點，可折疊性非常適用于構建網絡主干。由于樹形拓撲具有非常好的可擴展性，并可通過更換集線設備使網絡性能迅速得以升級，極大地保護了用戶的布線投資，因此，非常適宜于作為綜合布線系統的網絡拓撲。

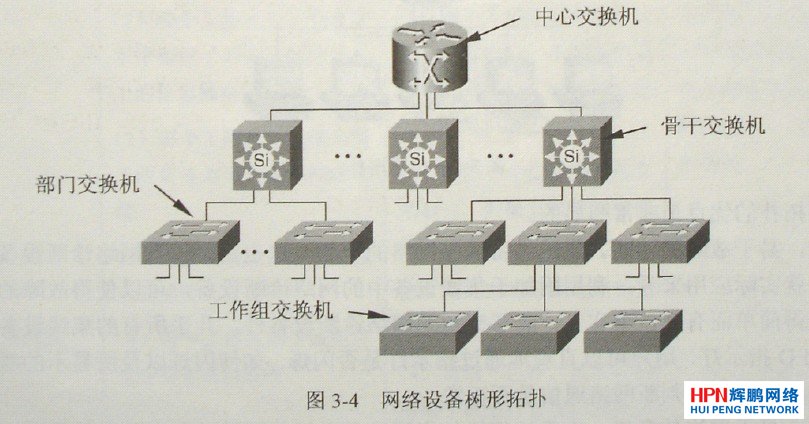

        與此相適應，網絡設備也呈樹形拓撲，如圖3-4所示為網絡設備的樹形拓撲。
