目前，測試綜合布線系統中光纖傳輸系統的性能常用AT&T公司生產的938系列光纖測試儀。下面我們側重介紹怎樣使用該測試儀來測試光纜傳輸系統。

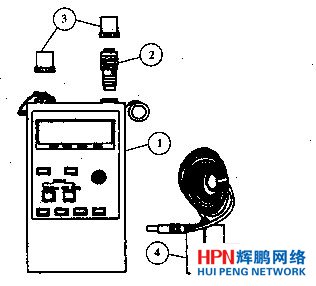

938A光纖測試儀由下列部分組成，如下圖所示。
圖： 938A光損耗測試儀
1.主機
它包含一個檢波器、光源模塊(OSM)接口、發送和接收電路及供電電源。主機可獨立地作為功率計使用，不要求光源模塊。
2.光源模塊
它包含有發光二極管(LED)，在660、7800、820、850、870、1300、1550nm波長上作為測量光衰減或損耗的光源，每個模塊在其相應的渡長上發出能量。
3.光連接囂的適配器
它允許連接一個Biconic、ST，SC或其他光纜連接器至938主機，對每一個端口(輸入和輸出)要求一個適配器，安裝連接器的適配器時不需要工具。
4.AC電源適配囂
當由AC電源給主機供電時，AC適配器不對主機中的可充電電池進行充電。如果使用的是可充電電池，而必須由外部AC電源對寬電電泡進行充電。
