1、光纖通信系統
光纖通信系統是以光波為載體、光導纖維為傳輸媒體的通信方式,起主導作用的是光源、光纖、光發送機和光接收機。
·光源是光波產生的根源。
·光纖是傳輸光波的導體。
·光發送機的功能是產生光束,將電信號轉變成光信號,再把光信號導入光纖。
·光接收機的功能負責接收從光纖上傳輸?shù)墓庑盘?hào),并將它轉變成電信號,經解碼后再作相應處理。
2、組成

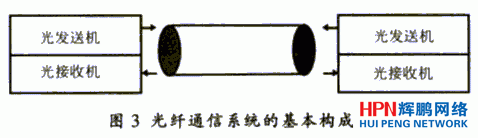

光纖通信系統的基本構成如圖3所示:
圖3 光纖通信系統的基本構成
光纖通信系統的主要優點有:
(1)傳輸頻帶寬,通信容量大。
(2)線路損耗低,傳輸距離遠。
(3)抗干擾能力強,應用范圍廣。
(4)線徑細,重量輕。
(5)抗化學腐蝕能力強。
(6)光纖制造資源豐富。
在網絡工程中,一般用62.5μm/125μm規格的多模光纖,有時也用100μm/125μm和100μm/140μm規格的光纖。戶外布線大于2公里時可選用單模光纖。在進行綜合布線時需要了解的光纖的一些基本特性,現以AMP(安普)公司的光纖線纜產品為例說明。表1和表2分別為光纖性能指標和使用溫度范圍。
|
|
單模 |
多模50/125 |
多模LSZH 50/125 |
多模62.5/125 |
多模擴展型 |
|
室內光纖 |
|
|
|
|
|
|
室外光纖 |
|
|
|
|
|
表2 長飛光纜的溫度適用范圍
|
|
室內和阻燃型 |
低煙及無毒氣性能(LSZH) |
|
室內光纖 |
|
|
|
|
標準光纖 |
LSZH及鋁外衣 |
|
室外光纖 |
|
|
為了便于閱讀以下的表格,先對直徑、重量、拉力、彎曲半徑作如下解釋:
·直徑:單位用mm表示。
·重量:用kg/km表示。
·拉力:拉力單位用N(牛頓)。對拉力分兩種情況說明:安裝時最大為2700N;安裝后,即長期為440N;
·彎曲半徑:指光纜安裝拐彎時的彎曲半徑。
