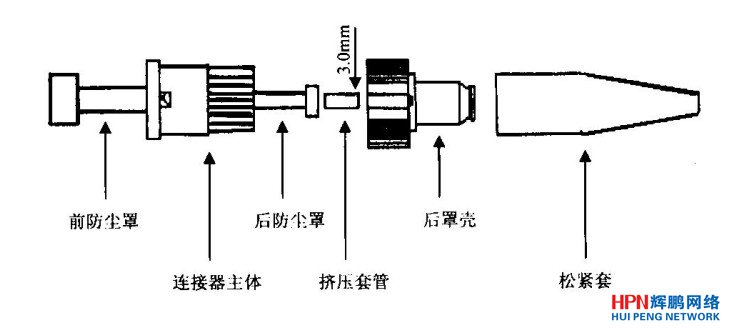

下面以ST型光纖連接器為例，介紹光纖連接器的制作過程。ST型光纖連接器是為62 5/125μm多模、900μm緩沖層或保護層光纖而設計的連接器，如下圖所示為ST型光纖連接器的結構圖，包括連接器主體、前后防塵罩、擠壓套管等部件。前部采用連接面很光的陶瓷管，以確保光纖的接觸，提高耐用性。后部采用彈性套管，可以防止光纖被撕裂。
ST型光纖連接器的制作過程如下：
·打開材料袋，取出連接體和后罩殼。
·轉動安裝平臺使安裝平臺打開，用所提供的安裝平臺底座把安裝工具固定在一張工作臺上。
·把連接體插入安裝平臺插孔內，釋放拉簧朝上。把連接體的后殼罩向安裝平臺插孔內推。當前防塵罩全部被推入安裝平臺插孔后，順時針旋轉連接體1/4圈，并縮緊在此位置上。防塵罩留在上面。
·在連接體的后罩殼上擰緊松緊套(捏住松緊套有助于插入光纖)，將后罩殼帶松緊套的細端先套在光纖上，擠壓套管也沿著芯線方向向前滑。
·用剝線器從光纖末端剝?nèi)ゼs4肛50mm外護套，護套必須剝干凈，端面成直角。
·讓紗線頭離開緩沖層集中向后面，在護套末端的緩沖層上做標記。
·在裸露的緩沖層處拿住光纖，把離光纖末端6mm或11mm標記處的900μm緩沖層剝?nèi)ァ榱瞬粨p壞光纖，從光纖上一小段一小段地剝?nèi)ゾ彌_層，握緊護套可以防止 光纖移動。
·用一塊沾有酒精的紙或布小心地擦洗裸露的光纖。
·將紗線抹向一邊，把緩沖層壓在光纖切割器卜。用鑷子取出廢棄的光纖，并妥善地置于廢物瓶中。
·把切割后的光纖插入顯微鏡的邊孔里，檢查切割是否合格。把顯微鏡置于白色面板上，可以獲得更清晰明亮的圖像;還可用顯微鏡的底孔來檢查連接體的末端套圈。
·從連接體上取下后端防塵罩并扔掉。
·檢查緩沖層上的參考標記位置是否正確。把裸露的光纖小心地插入連接體內，直到感覺光纖碰到了連接體的底部為止。用固定夾子固定光纖。
·按壓安裝平臺的活塞，慢慢地松開活塞。
·把連接體向前推動，并逆時針旋轉連接體1，4圈，以便從安裝平臺上取下連接體。把連接體放入打褶工具，并使之平直。用打褶工具的第一個刻槽在緩沖層上的“緩沖褶皺區域”打上褶皺。
·重新把連接體插入安裝平臺插孔內并鎖緊。把連接體逆時針旋轉1/8圈，小心地剪去多余的紗線。
·在紗線上滑動擠壓套管，保證擠壓套管緊貼在連接體后端的扣環上，用打摺工具的中間那個槽給擠壓套管打摺。
·松開芯線。將光纖弄直，推后罩殼使之與前套結合。正確插入時能聽到一聲輕微的響聲，此時可從安裝平臺上卸下連接體。
