　　常用室外光纜分成中心束管式和層絞式光纜兩種結構：① 中心管式光纜：光纜中心為松套管，加強構件位于松套管周圍的光纜結構型式，如常見的GY...

　　(供稿/騰飛布線)

　　常用室外光纜分成中心束管式和層絞式光纜兩種結構：

　　① 中心管式光纜：光纜中心為松套管，加強構件位于松套管周圍的光纜結構型式，如常見的GYXTW型光纜，光纜芯數較小，通常為12芯以下。

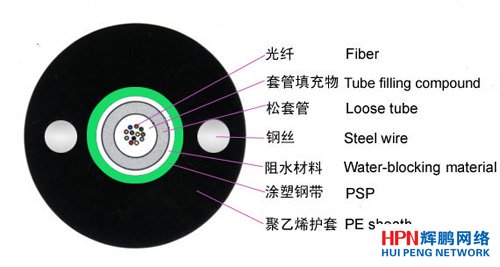

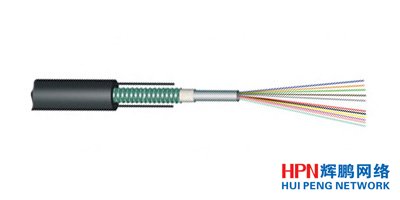

　　GYXTW光纜：

　　束管：束管的材料是PBT，這種材料堅硬而具有柔性，抗側壓。有一些小廠用PP替代PBT，成本可以減少一半，但光纜在運輸、施工中，里面光纖容易折斷。PP的顏色呈半透明狀。

　　著色光纖：光纜在通信工程中為了區分每一芯光纖，給裸纖擠上一層彩色的塑料。室外光纜則是給每芯裸纖染上不同顏色的油墨，油墨的顏色和室內纜一樣，也是12種，信息產業部行業標準的色譜排列如下：藍、桔、綠、棕、灰、本(白)、紅、黑、黃、紫、粉紅、青綠。在不影響識別的情況下允許使用本色代替白色。

　　鎖色光纖：為保護光纖，在表面覆了一層250微米的半透明樹脂，而光纖在做成光纜時需要給每芯光纖著上不同顏色，所以國外有些光纖生產企業，生產中給光纖覆上的是12種不同顏色的樹脂，這樣光纜廠使用時就無需再著色。這樣做優點是節省一道著色工序，缺點是使用時不能靈活配纖。

　　阻水帶：阻水帶是由兩層無紡布之間加有阻水粉末，一但光纜進水，粉末吸水后迅速膨脹幾十倍，產生象果凍一樣的凝膠阻住水往光纜更深處蔓延。

　　無紡布：一些廠家會用比阻水帶成本低很多的無紡布代替阻水帶以降低成本，外觀看沒有什么區別，一但光纜外皮破裂，無紡布不能阻水。

　　軋紋鋼帶：阻水帶外面包有軋紋鋼帶，鋼帶在光纜種的主要作用是抗側壓，抗拉，防老鼠咬，保護束管。

　　鋼絲：在鋼帶外面我們看到有兩根平行鋼絲，鋼絲的作用是增強光纜的拉力。表面灰色的鋼絲是經過磷化處理的，表面銀色的鋼絲是經過鍍鋅處理的，作用是防止鋼絲生銹，鍍鋅鋼絲比磷化鋼絲貴。

　　光纜的護套：室外光纜一般采用中密度的聚乙烯(MDPE)，也有一些客戶指定要高密度的聚乙烯(HDPE)。使用高密度PE的成本略高。也有訂單指定要低煙無鹵材料(LSZH)做護套。很多廠家也會用回收料做光纜護套以降低成本，這種料做出來的光纜表皮粗糙，含有大量雜質，容易開裂滲水。回收料的來源是把一些電線電纜皮，塑料瓶，拖鞋等打碎回爐后重新造粒。

　　因光纖只有12種顏色，所以國標(也是國際標準)中心束管式光纜最多只做到12芯。也有一些非標中心束管光纜超過12芯，但一般不超過24芯。做法是選兩種相同顏色的光纖中的一根每隔一定距離用噴碼機噴上一道杠來區別。超過12芯的光纜一般采用層絞式。

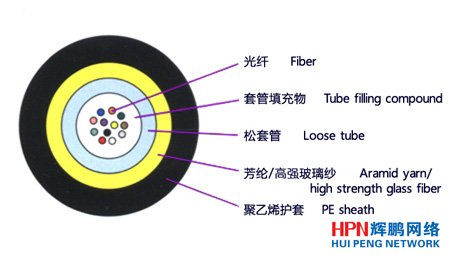

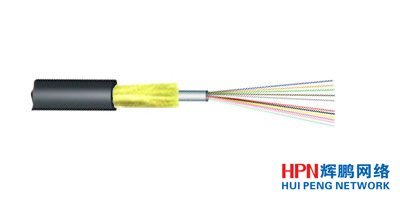

　　小型中心束管式光纜 JET
